Senzor de curent al efectului de sală cu buclă închisă,
Pentru a îndeplini cerințele aplicațiilor moderne, senzorii actuali ar trebui să aibă o lățime de bandă și o gamă dinamică dinamică, precum și consumul și dimensiunea redusă de energie. Printre tehnologiile de detectare actuale disponibile, senzorii curente bazate pe Hall au câștigat o popularitate crescută datorită avantajelor lor în ceea ce privește mărimea, fezabilitatea economică, consumul redus de energie, gama dinamică ridicată și integrabilitatea cu tehnologiile standard CMOS.
Avantajele senzorului actual al sălii
1. Gama largă de măsurare
2. Viteza rapidă de răspuns
3, precizie de măsurare ridicată
4. Linerearitate bună
5. O performanță dinamică bună
6. Banda largă de frecvență de lucru
7, fiabilitate ridicată
8. Capacitate puternică de suprasarcină și interval mare de măsurare
9, dimensiuni mici, greutate ușoară, ușor de instalat.

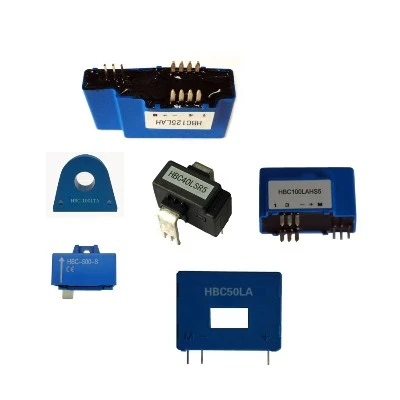

| Familii de produse | 1. HBC ✉ | 2. HKC ✉ | 3. HCB ✉ |
| Seria de produse | IDC (a) | Tensiune de alimentare (V) | Rezistență (ω) | |
| HBC-B | 50-300 | 12-18 | 10-50 | ✉ |
| Hbc -1000 s | 1000 | 15 | 5-22 | ✉ |
| Hbc {{0}} ads-a0 | 100-300 | 24 | - | ✉ |
| HBC -30 as-A1 | 30 | 12 | - | ✉ |
| HBC -50 la | 50 | 12-15 | 50-160 | ✉ |
| HBC-AP | 50-200 | 12-15 | 30-76 | ✉ |
| Hbc-cas -190415 | 6-50 | 5 | - | ✉ |
| HBC-Casr | 6-50 | 5 | - | ✉ |
| HBC-DPS 5-2 v | 10-25 | 2 | - | ✉ |
| HBC-DS5 | 6-50 | 5 | - | ✉ |
| HBC-DSH5 | 6-75 | 5 | - | ✉ |
| HBC-DSR5 | 6-40 | 5 | - | ✉ |
| HBC-F | 200-500 | 15-24 | 10-80 | ✉ |
| HBC-LA-T | 25-100 | 15 | 35-100 | ✉ |
| HBC-LA | 50 | 12-15 | 50-155 | ✉ |
| HBC-LAH | 50-100 | 12-15 | 0-163 | ✉ |
| HBC-lap | 100-200 | 12-15 | 8-72 | ✉ |
| HBC-LF | 500-1000 | 15-24 | 0-65 | ✉ |
| HBC-LP | 125-200 | 12-18 | 22-100 | ✉ |
| HBC-LSR5 | 6-50 | 5 | - | ✉ |
| HBC-LTA | 50-300 | 12-18 | 21-32 | ✉ |
| HBC-LTB | 300-500 | 15-24 | 31-45 | ✉ |
| HBC-LTB1 | 100-1000 | 12-15 | - | ✉ |
| HBC-LX | 5-150 | 15 | - | ✉ |
| HBC-S | 1000 | 15 | 20-30 | ✉ |
| HBC-sy | 5-100 | 15 | - | ✉ |
| HBC-SY12MJ | 3-25 | 12 | - | ✉ |
| HBC-SUA | 100-500 | 12-18 | 16-30 | ✉ |
| HBC-X | 10-50 | 15 | - | ✉ |
| HBC-XS5 | 10-50 | 5 | 16.7-100 | ✉ |
| HBC03SY12 | 3 | 2.5 | - | ✉ |
| HBC1000s | 1000 | 15 | 5-22 | ✉ |
| HBC100LAHS5 | 100 | 5 | - | ✉ |
| Hbc125lah -180228 | 125 | 12-15 | 14-48 | ✉ |
| HBC125LAH | 125 | 12 | 14-70 | ✉ |
| HBC125LP1 | 125 | 15 | - | ✉ |
| HBC2000LSH | 20-2000 | 15-24 | 2-25 | ✉ |
| HBC200LAP -100 MA | 200 | 15 | 76 | ✉ |
| Hbc200lta -100 mA | 200 | 15 | - | ✉ |
| HBC200LTA | 200 | 12-15 | 33-95 | ✉ |
| HBC20XS5 | 20 | 5 | 50 | ✉ |
| HBC25A05 | 25 | 15 | 110 | ✉ |
| HBC25C04 | 25 | 55 | 100-360 | ✉ |
| Hbc300lta -150 mA | 300 | 15 | 0-26.67 | ✉ |
| HBC300LTA | 50-300 | 12-18 | 36-120 | ✉ |
| HBC300LTA1 | 50-300 | 12-18 | 36-120 | ✉ |
| HBC500LF | 500 | 12-18 | 10-100 | ✉ |
| HBC500LTB1 | 300-500 | 15-24 | 100-130 | ✉ |
| HBC50DS5 | 6-50 | 5 | 50-100 | ✉ |
| HBC50LA | 50 | 12-15 | 50-160 | ✉ |
| HBC50LSR5 | 6-50 | 5 | - | ✉ |

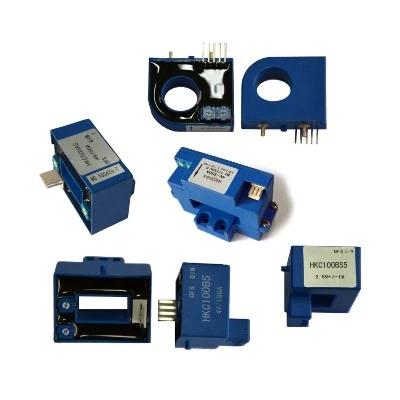

Senzor de curent al efectului de dezlegare
| Seria de produse | IDC (a) | Tensiune de alimentare (V) | |
| 05- HKC-EKB1 | 200-4000 | 15 | ✉ |
| 20- hkc-b | 50-300 | 12-18 | ✉ |
| Hkc -2012 y1 | 2000-10000 | 12-15 | ✉ |
| HKC-B1 | 50-600 | 12-15 | ✉ |
| HKC-BS | 50-600 | 15 | ✉ |
| HKC-BS 5-0. 626 | 50-600 | 5 | ✉ |
| HKC-BS5 | 50-900 | 2.5 | ✉ |
| HKC-BT | 50-600 | 15 | ✉ |
| HKC-E | 50-500 | 12-15 | ✉ |
| HKC-EKA | 100-500 | 15 | ✉ |
| HKC-EKAD1 | 30-600 | 15 | ✉ |
| HKC-EKAS12 | 100-500 | 12 | ✉ |
| Hkc-ekasda -2012 | 20 | 24 | ✉ |
| Hkc-ekasy -2012 | 50-500 | 24 | ✉ |
| HKC-EKB | 200-2000 | 15 | ✉ |
| HKC-EKBS12 | 200-2000 | 12 | ✉ |
| HKC-FK | 200-1000 | 15 | ✉ |
| HKC-H | 600-3000 | 15 | ✉ |
| Hkc-ha | 800-5000 | 12-15 | ✉ |
| HKC-Hahs52 | 50-1500 | 5 | ✉ |
| HKC-Has | 50-600 | 15 | ✉ |
| HKC-HASP | 50-600 | 15 | ✉ |
| HKC-HAT | 100-2000 | 15 | ✉ |
| Hkc-hax -2019 | 500-2500 | 15 | ✉ |
| Hkc-hb -2019 | 1000-12000 | 15 | ✉ |
| Hkc-hop | 800-3000 | 15 | ✉ |
| HKC-K | 400-2000 | 15 | ✉ |
| Hkc-kb -2019 | 800-3000 | 15 | ✉ |
| HKC-KB | 500-5000 | 12-15 | ✉ |
| HKC-KC | 1000-10000 | 15 | ✉ |
| HKC-lbp | 200 | 15 | ✉ |
| HKC-LBS5 | 50-450 | 24 | ✉ |
| HKC-LTH | 10-450 | 15 | ✉ |
| HKC-N | 50-1000 | 15 | ✉ |
| HKC-PTPS | 50-150 | 5 | ✉ |
| HKC1000SML | 1000 | 15 | ✉ |
| HKC18P-D1 | 40-60 | 15 | ✉ |
| HKC18P-D15 | 40-60 | 15 | ✉ |
| Hkc18p 03-50 d15 | 3-50 | 15 | ✉ |
| HKC2000F | 200-2000 | 12-15 | ✉ |
| HKC2000H | 600-3000 | 12-15 | ✉ |
| HKC2000K | 400-2000 | 12-15 | ✉ |
| Hkc200lbp -4 v | 200 | 15 | ✉ |
| Hkc 2105-20 | 50-500 | 12-15 | ✉ |
| Hkc4000kb -170316 | 500-4000 | 12-15 | ✉ |
| HKC5000HOP -180108 | 2000-5000 | 15 | ✉ |
Caracteristică:
Frecvența testului: {{0}} ~ 100KHZAccury: 0,2%~ 1%
Timp de răspuns: mai puțin de 1USLINEARITY: 0. 1%
Nu a fost măsurată nicio pierdere de inserție
Măsurați curent AC, DC și Pulse Curentul primar este extrem de izolat de ieșirea secundară Supputsignal
Sala cu buclă închisă principiul compensării magnetice Fabricare
